国产划片机 2025-03-06
在晶圆切割（划片）过程中，高速旋转的金刚石刀片与晶圆摩擦会产生高和善碎屑，可能导致以下问题：
热危险：部门高温导致晶圆资料微裂纹或分层。
传染：碎屑附着在晶圆表表或刀片上，影响切割精度和设备寿命。
冷却不及：传统喷水罩可能存在水流覆盖不均、压力不不变或废水回收效能低等问题。
现有喷水罩设计通常为固定式结构，难以动态适配分歧切割参数（如刀速、切割深度）或晶圆资料个性（如硅、化合物半导体、玻璃等），导致冷却效能与清洁成效受限。
专利主题创新：喷水罩设计优化
该专利可能聚焦于喷水罩的结构设计、流体节造及职能集成，具体创新点可能蕴含：
？榛缱煺罅
选取可调节角度的多喷嘴设计，凭据切割蹊径动态调整水流方向，实现精准冷却和碎屑冲刷。
喷嘴间距和孔径可适配分歧刀片宽度（如薄刀片切割窄路时需更集中水流）。
动态水流节造系统
集成压力传感器和流量节造器，实时匹配切割参数（如刀片转速、进给速度），实现自适应水压与流量调节。
例如：高速切割时增大水流压力以急剧散热，低速切割时削减用水量以降低成本。
导流与防溅结构
通过内部导流槽或挡板设计，削减水流飞溅并提高废水回收率（如专利可能提及“涡旋导流”技术）。
增设防雾扮装置（如微孔滤网），预防水雾传染设备光学组件或晶圆表表。
环保与节能设计
内置过滤系统，分离切割碎屑与冷却水，实现循环利用，削减纯水亏损和废水处置成本。
选取轻量化资料（如碳纤维加强塑料）降低设备负载，同时耐侵蚀耽搁使用寿命。
技术优势
提升切割质量
均匀冷却降低扰爪力，削减晶圆崩边、微裂纹等缺点，提高芯片良率。
高效碎屑断根预防刀片梗塞或划伤晶圆。
加强工艺矫捷性
适配多种资料（硅、GaN、陶瓷等）和优良封装结构（如TSV硅通孔、超薄晶圆）。
支持高精度切割（<10μm切割路）和异形切割（如曲线切割）。
降低运营成本
水资源循环利用削减耗水量（尤其在缺水地域意思沉大）。
耽搁刀片寿命（削减因碎屑堆积导致的磨损）。
潜在利用场景
优良封装工艺
合用于Fan-out、3D IC等对切割干净度要求极高的场景，预防碎屑残留影清脆续键合或堆叠。
Mini/Micro LED晶圆切割
脆性资料（如蓝宝石衬底）对冷却均匀性敏感，优化后的喷水罩可削减表延层危险。
功率器件加工
SiC、GaN等宽禁带半导体资料切割时产热高，需高强度冷却，动态水流节造可预防热失控。
玻璃基板与光学元件切割
预防水渍或碎屑传染光学表表（如AR/VR镜片、显示屏玻璃）。
行业意思
国产代替加快：突破进口设备在精密流体节造领域的技术壁垒，助力国产划片机抢占高端市场。
绿色造作升级：切合半导体行业节能减排趋向，“零排放”晶圆厂建设。
技术延长潜力：喷水罩的流体优化技术可迁徙至其他湿法工艺设备（如洗濯机、蚀刻机）。
需验证的关键问题
（专利细节未公开前提下需进一步确认）
持久靠得住性：喷嘴在高压高频工况下的抗梗塞和耐磨损机能。
兼容性验证：是否支持行业尺度刀片接口（如Disco系列）及分歧品牌切割机。
成本效益分析：？榛杓剖欠竦贾率鼗じ丛佣仍龀，初期投入与持久节水的平衡点。

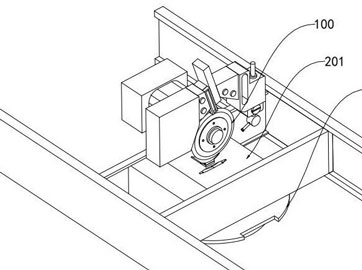

划片机厂家的发现公开了一种带有接触测高装置的晶圆加工划片机，涉及划片机测高技术领域，蕴含切割装置和轨路支架组，切割装置的下方设置有工作盘，轨路支架组轨路内侧传动衔接有检测装置，还蕴含平坦度检测机构以及用于检测切割装置刀片磨损水平的磨损水平检测机构；平坦度检测机构蕴含与检测装置限位滑动衔接的检测块。本发现中，通过检测块的移动对工件表表的平坦度进行检测，能够对工件表表遍地域域实现实时检测，通过第一传动腔的上细下粗设计对检测了局实现放大，能够提升分辨度和提升检测的精准度，直接检测出存在缺点的工件，同时能够通过第二检测腔对不平坦区域进行纪录和统计，实现对工件整体表表质量的评估。
该喷水罩专利通过结构创新与智能流体节造，解决了传统划片机冷却效能低、资源浪费大的痛点，尤其合用于高精度、多资料、绿色化造作场景。若能实现产业化，将显著提升国产划片机的综合竞争力，半导体设备产业链向高端化、可持续化发展。
