国产划片机 2023-02-28
划片机是使用刀片 ，高精度地堵截硅?玻璃?陶瓷等被加工物的装置 ，是半导体后路封测中晶圆切割和WLP切割环节的关键设备 。随着集成电路沿大规模方向发展 ，划片工艺出现愈发精密化、高效化的趋向 。从19世纪60年代选取划线加工法依赖于人为操作的金刚刀划片机 ，到1968年英国LP公司发现的金刚石砂轮划片机选取研磨的工艺代替了传统的划线断裂工艺 ，再到后续的自动化划片机进一步提升了划片的效能 。目前划片机宽泛用于半导体封测、EMC导线架、陶瓷薄板、PCB、蓝宝石玻璃等资料的精亲昵割领域 。

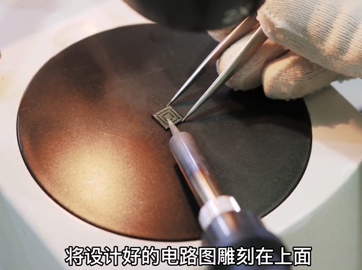

国产划片机将设计好的电路苦头雕镂在上面
半自动划片机是指被加工物的装置及卸载作业均选取手动方式进行 ，只有加工工序执行自动化操作的装置 ，下面是国产划片工艺分析：
1、工艺比力
刀片切割步骤蕴含一次切割和分步陆续切割 。效能高、成本低、使用寿命长 。它是使用宽泛的切割工艺 ，在较厚的晶圆（> ；100微米）上拥有优势 。激光切割拥有高精度和高速度 。它重要合用于切割较薄的晶圆（< ；100微米） 。切割较厚的晶片时 ，存在高温败坏晶片的问题 ，必要刀片进行二次切割 。此表 ，激光头价值昂贵 ，使用寿命短 。目前 ，刀片切割占市场份额的80% ，激光切割仅占20% 。刀片切割预计将持久维持主流模式 。
2、主流技术
金刚石切割是切割的主流技术 。切割选取金刚石颗粒和粘结剂组成的刀片 。切削过程中 ，金刚石颗粒以金属镍作为磨料颗粒固定在工具体上 。刀片以肯定的速度旋转和进给 ，并使用水作为切削液 。在切割过程中 ，金刚石颗粒膨胀并与粘合剂形成称为“夹屑槽”的结构 ，铲挖切割通路资料 ，而后将其分离 。在切割过程中 ，金刚石颗粒不休磨损 ，露出出新的颗粒 ，维持刀片敏感并断根切割碎屑 。切割过程中产生的碎屑会粘附在刀片上 ，因而在切割过程中尽量预防切割碎屑粘附 ，并妥善处置切割碎屑 ，以确保刀片在切割过程中的正常运行 。
对于金刚石切割 ，金刚石颗粒越大 ，刀片的切割能力越强 ，金刚石颗粒的磨损越慢 ，叶片使用寿命越长 。但是 ，颗粒越大 ，切削过程对切削表表的影响越大 ，容易造成裂纹、崩边等严沉缺点 。较幼的金刚石磨Ｄ芄幌骷跚懈罟讨卸郧懈畋肀淼挠跋 ，并削减出现较大切割缺点的风险 。但是 ，若是金刚石不能实时脱落和更新 ，很容易包裹刀具 ，导致刀片的切割能力急剧降落和严沉缺点 。
刀体的金刚石颗粒浓度将显著影响切割切屑的质量 。当金刚石颗粒浓度较大时 ，金刚石颗 ；崴孀耪辰峒恋哪ニ鹗凳蓖崖浜透 ，有利于耽搁刀片的使用寿命 。此表 ，粘结剂越软 ，金刚石越容易脱落 ，反之亦然 。因而 ，使用较硬的粘结料进行切割会对切割表表造成严沉败坏 ，而较软的粘结料冲击较幼 ，败坏较幼 。金刚石粒度和浓度的选择应与粘结剂的类型相结合 ，并应综合思考 。
3、切割划片流程
芯片被晶圆切割成单独的颗粒 ，而后被芯片封装后即可使用 ； ，应节造划片刀的移动速度和划片刀的旋转速度 。分歧芯片的厚度和蓝色薄膜的粘度必要有相应的匹配参数 ，以削减划片过程中的碎片景象 。切割过程中残留的硅渣会败坏切割工具和切屑 ，导致制品率损失 。切割过程中 ，必要用净水洗濯以去除硅渣 ，并节造喷射角度和水量 。
金刚石刀片以每分钟30000-40000转的高速切割晶圆块 。同时 ，承载晶片的工作台沿刀片与晶片接触点的切线方向以肯定速度直线移动 ，切割晶片产生的硅片被分离器水冲走 。为了在划片过程中达到特殊的切屑表表 ；こ尚 ，一些切屑必要在所有切割中切割两次 。此时 ，用于第一次切割的刀片相对较宽 ，用于第二次切割的刀片相对较窄 。
4、影响切割质量的成分
影响晶圆切割质量的成分好多 ，蕴含资料、切割仪器、工作环境、切割步骤等成分 。从资料的角度来看 ，硅片的硅衬底和电路层资料在硅片切割过程中会导致分歧的机械机能 。分歧资料的刀片的选择会对切割步骤有分歧的要求 ，因而会阐发出分歧的切割质量 。从切割仪器的角度来看 ，由于分歧机械的切割功率分歧 ，切割台的选择也会影响切割质量 。从工作环境来看 ，冷却水的压力和流量是影响切削质量的成分 。水流速度过慢会导致冷却成效不及 ，切割摩擦产生的热量难以实时排出和堆集 ，可能导致金刚石磨粒破碎 ，降低刀片的切割能力和切割精度 ，并因切割碎屑无法实时断根而影响刀片的切割能力 。从切割方式来看 ，重要涉及切割深度、刀片转速和进给速度 。适当的参数对于获得优良的切削质量极度沉要 。其他成分 ，如机械操作技术 ，也会影响晶圆切割质量 。
